威图产品介绍

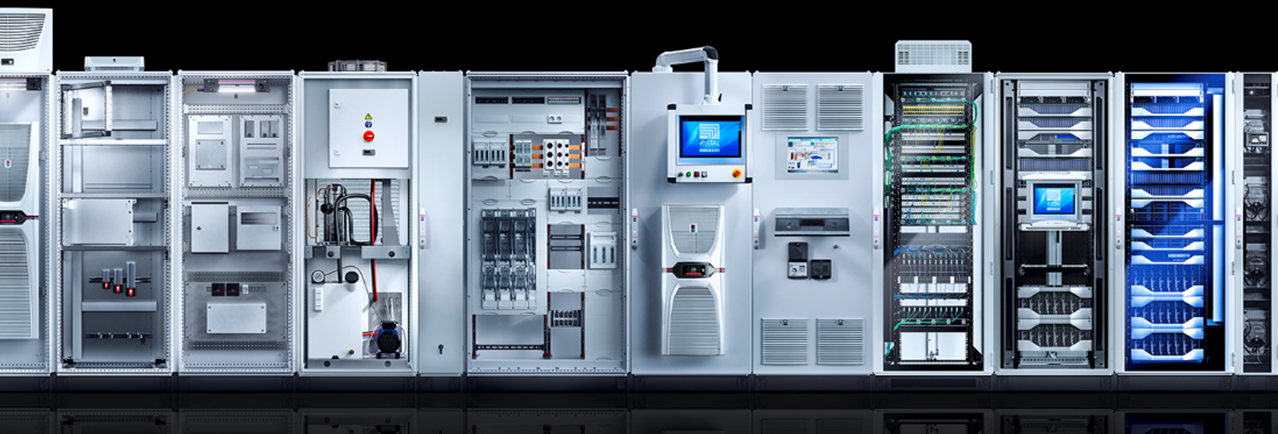

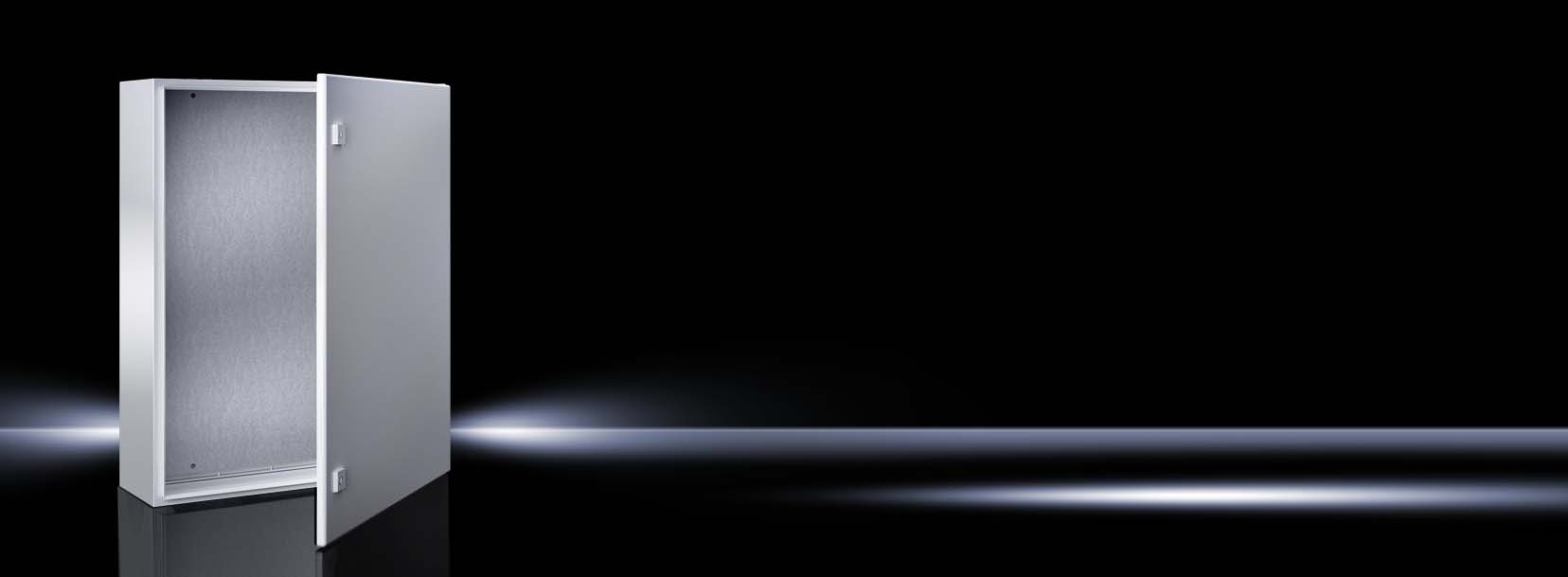

1、紧装式控制机柜AE

(宽度200-1000mm 高度300-1400mm 深度120-300mm)

材料:

– 箱体:钢板

– 门:钢板,四周带有发泡聚氨酯塑料密封圈

表面:

– 箱体和门:浸涂底漆,外经粉末涂层 ,织纹

– 安装板:镀锌

颜色:

– RAL 7035

供货范围:

– 箱体带铰接门,四周封闭

– 封盖板在箱体底部

– 安装板

– 锁:3 mm 双齿

注意特定产品供货范围。

认证:

– UL

– cUL

– CSA

– TÜV

– 德国劳氏船级社

– 俄罗斯船级社

– 英国劳氏船级社

– BV

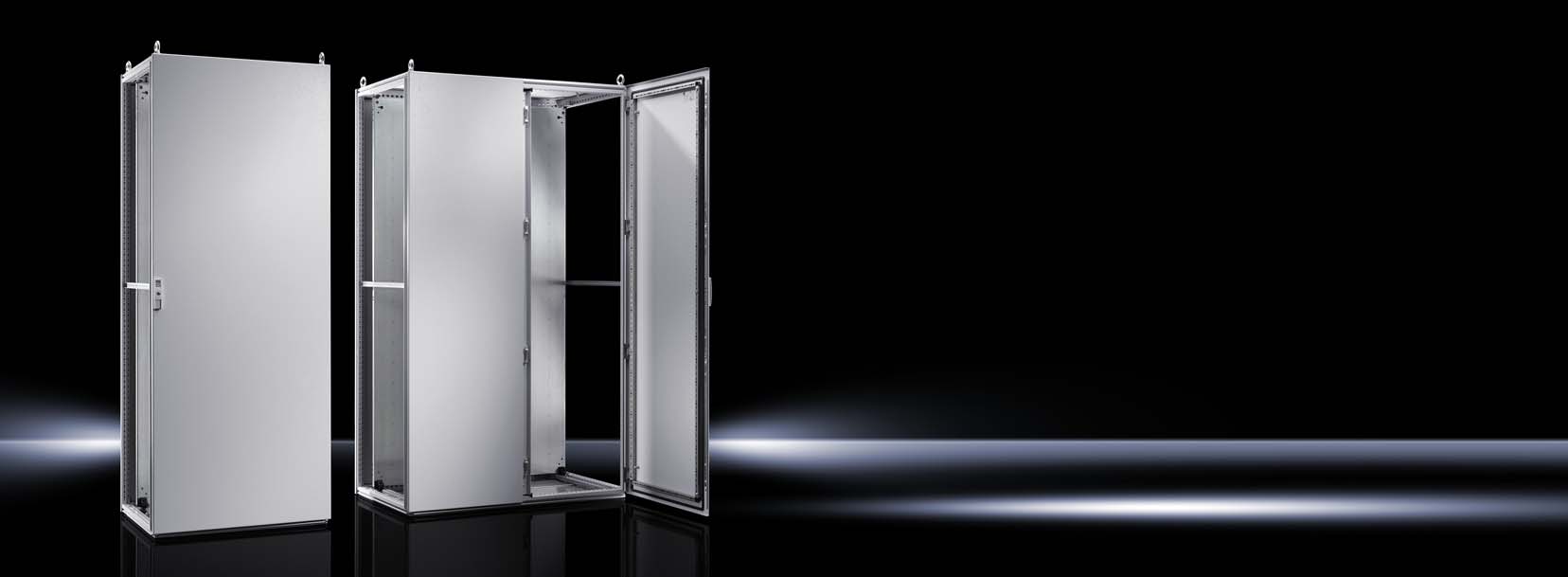

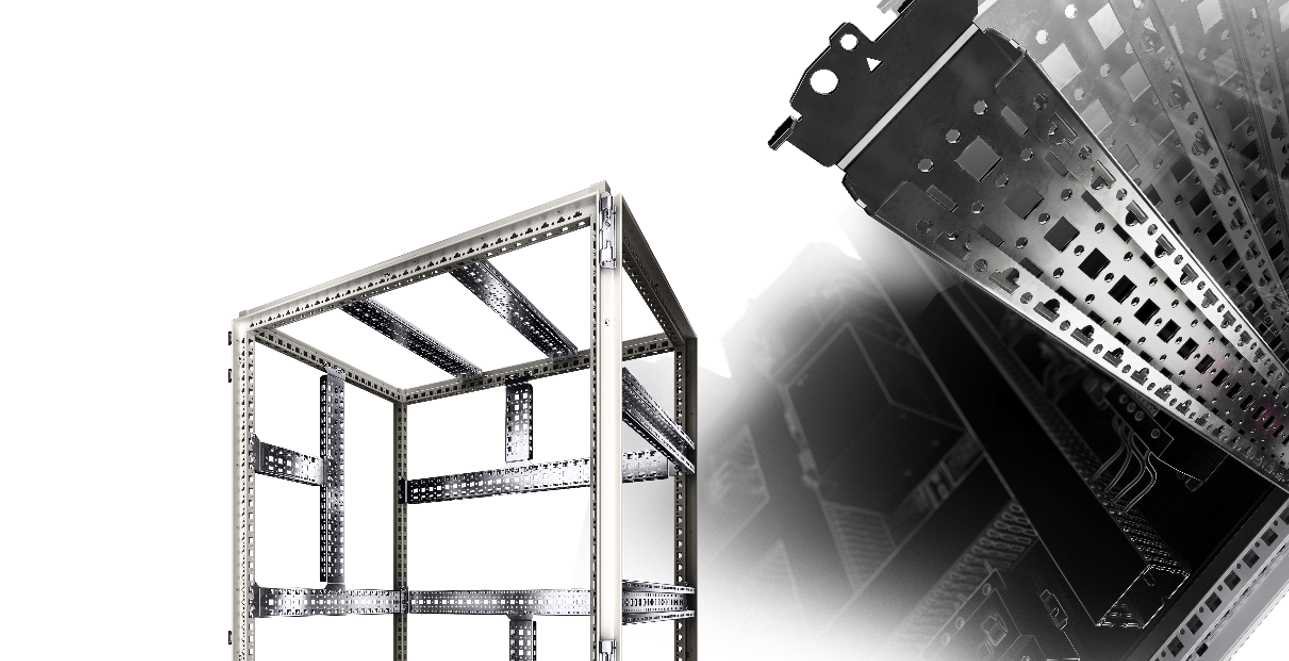

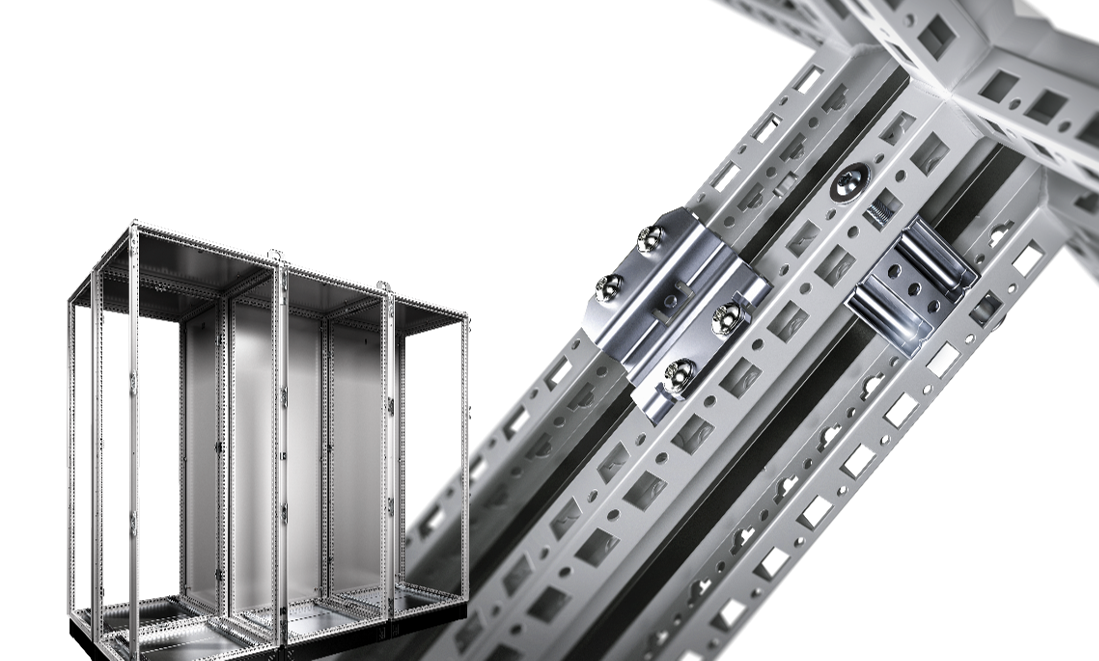

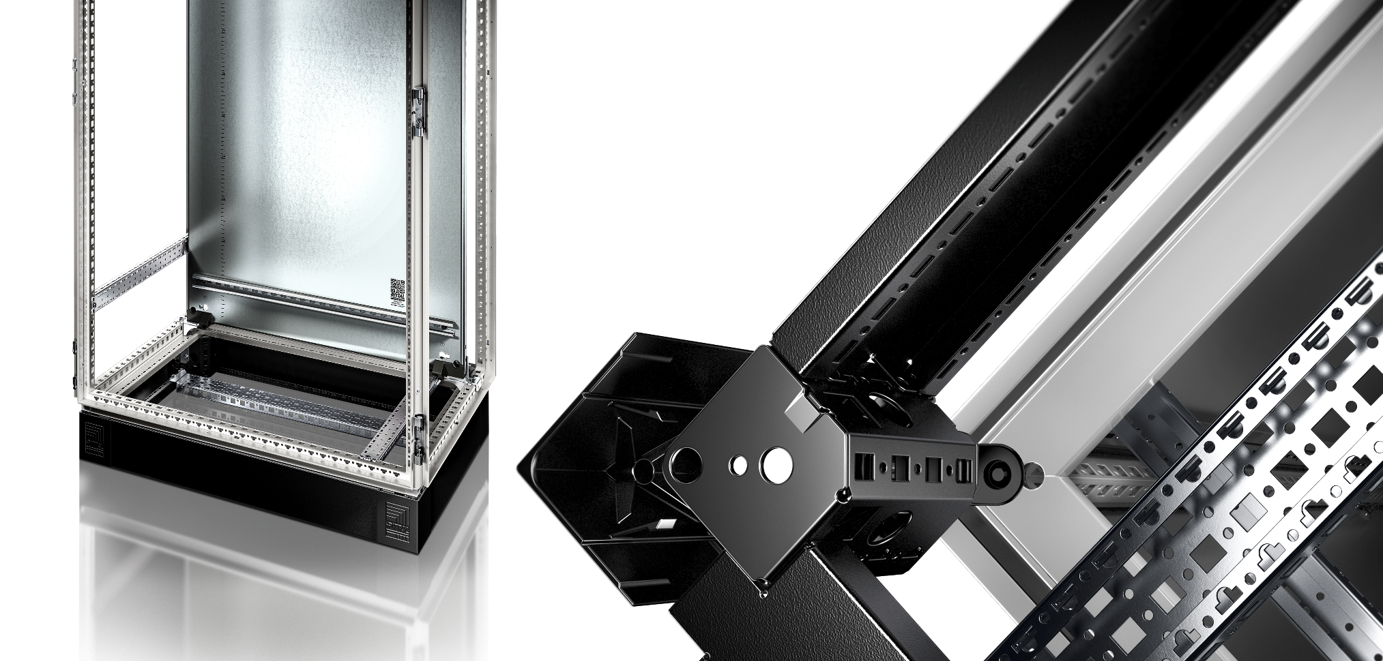

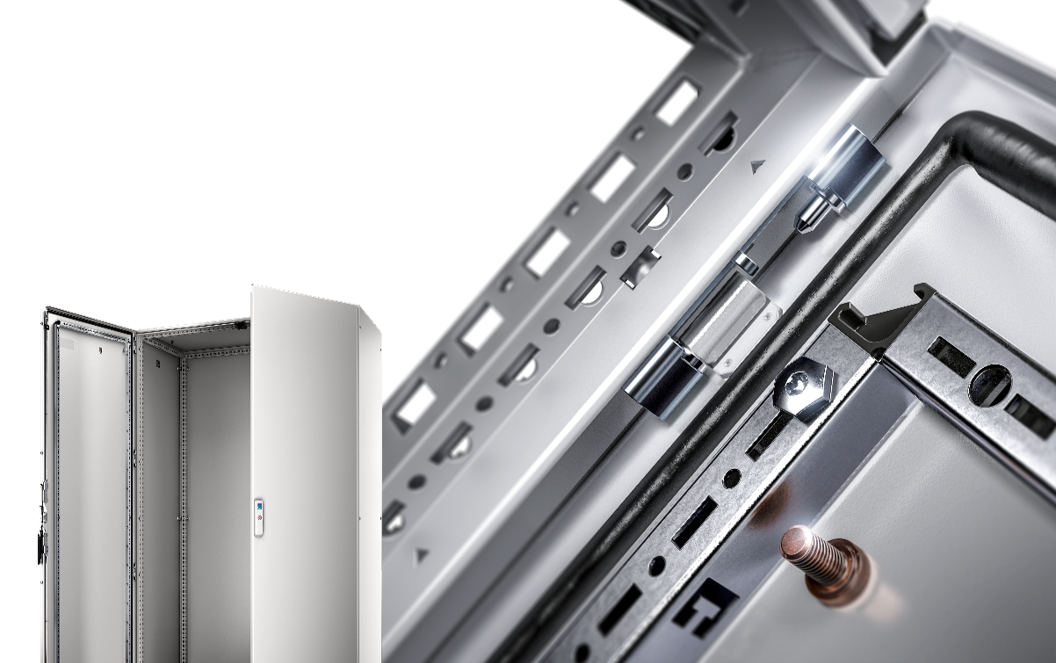

2、 并联柜系统TS8

(宽度400-1200mm 高度1200-2200mm 深度400-800mm)

材料和表面:

– 箱体架: 钢板,1.5 mm, 浸涂底漆

– 顶盖: 钢板, 1.5 mm, 浸涂底漆,外经粉末涂层,织纹

– 门: 钢板, 2 mm, 浸涂底漆,外经粉末涂层,织纹

– 后壁: 钢板, 1.5 mm, 浸涂底漆,外经粉末涂层,织纹

– 底板: 钢板, 1.5 mm, 镀锌

– 安装板: 钢板, 3 mm, 镀锌

颜色:

– RAL 7035

防护等级 IP,符合 IEC 60 529标准:

– IP 55

防护等级 NEMA:

– NEMA 12

供货范围:

– 箱体架

– 门

– 单门机柜的门铰链在右侧,可以换到左侧

– 顶板

– 后壁

– 底板

– 安装板

– 2 个 TS 冲孔轨 18 x 38 mm

– 4 个运输吊环

– 锁:3 mm 双齿

注意特定产品供货范围。

说明:

– 机柜宽度 400 mm:不带门框,安装板, TS 冲孔轨18 x 38 mm 和底板。不满⾜防护等级 IP 55 和 NEMA 12 的要求。

认证:

– UL

– cUL

– CSA

– TÜV

– 挪威船级社

– 俄罗斯船级社

– 英国劳氏船级社

– BV





3、IT柜

(宽度600-800mm 高度800-2200mm 深度600-1200mm)

材料:

– 钢板

– 铝

– 玻璃门:单片安全玻璃, 3 mm

表面:

– 箱体架:浸涂底漆

– 内部扩装:浸涂底漆

– 门和顶盖:浸涂底漆,粉末涂层

颜色:

– 箱体框架和平板件:RAL 7035

– 内部扩装:RAL 9005

每个机柜的承载力(静载) :

– 15000 N

供货范围:

– 箱体架 TS 8 带门和顶板

– 前面用铝质透明门, 180° 铰链

– 前/ 后门锁具:舒适手柄,用于半圆锁芯和安全锁 3524 E

– 前面和后面两个 482.6 mm(19˝) 安装型材用快速固定件可调地固定在深度支撑件上

– 间隔垫片用于提高风扇盖板,用于被动式通风(随附)

– 连接配件,用于带有接地点的电位平衡装置(随附)

– 50 个内六角圆头螺钉 M5,插入螺母 M5,导电(随附)

– IPPC 托盘

注意特定产品供货范围。

说明:

– 根据安装方式和地点的不同,柜门开启角度在具体的应用情况下有所不同

认证:

– UL

– cUL

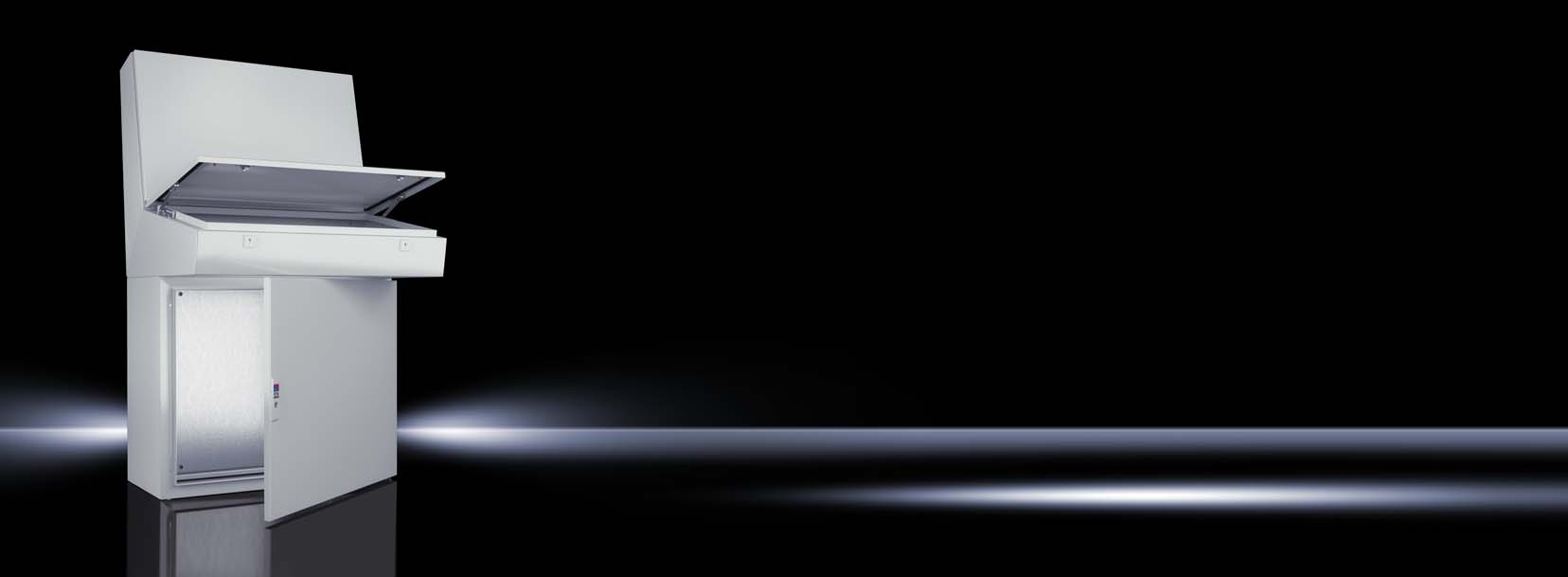

4、琴式控制台系统TP

材料:

– 箱体:钢板, 1.5 mm

– 门和琴式控制台盖:钢板2.0 mm,四周带有发泡聚氨酯塑料密封圈

– 安装板:钢板2.5 mm (深度为 500 mm),3.0 mm (深度为 400 mm)

表面:

– 箱体、箱盖和门:浸涂底漆,外经粉末涂层 ,织纹

– 安装板:镀锌

颜色:

– RAL 7035

防护等级 IP,符合 IEC 60 529标准:

– 防护等级 IP 55 ,前提是选择相应的底板

防护等级 NEMA:

– 选择相应的底板时为 NEMA 12

供货范围:

上面部分

– 箱体

– 箱盖下面有铰链,包括箱盖支架

– 底部开放,用于个性化电缆导入

中间部分

– 箱体

– 铰接箱盖, 2 个定位支撑件可以自动锁定,解锁左边自动,右边手动

– 开口用于从箱体底部导入电缆

下方部分

– 箱体上方敞开

– 门或双门配有锁杆(深度为400 mm 时在前面,深度为500 mm 时前面和后面都有)

– 安装板深度可调(深度为500 mm 时)

– 底部开放,用于个性化电缆导入

另外需要:

– 底板

认证:

– UL

– cUL

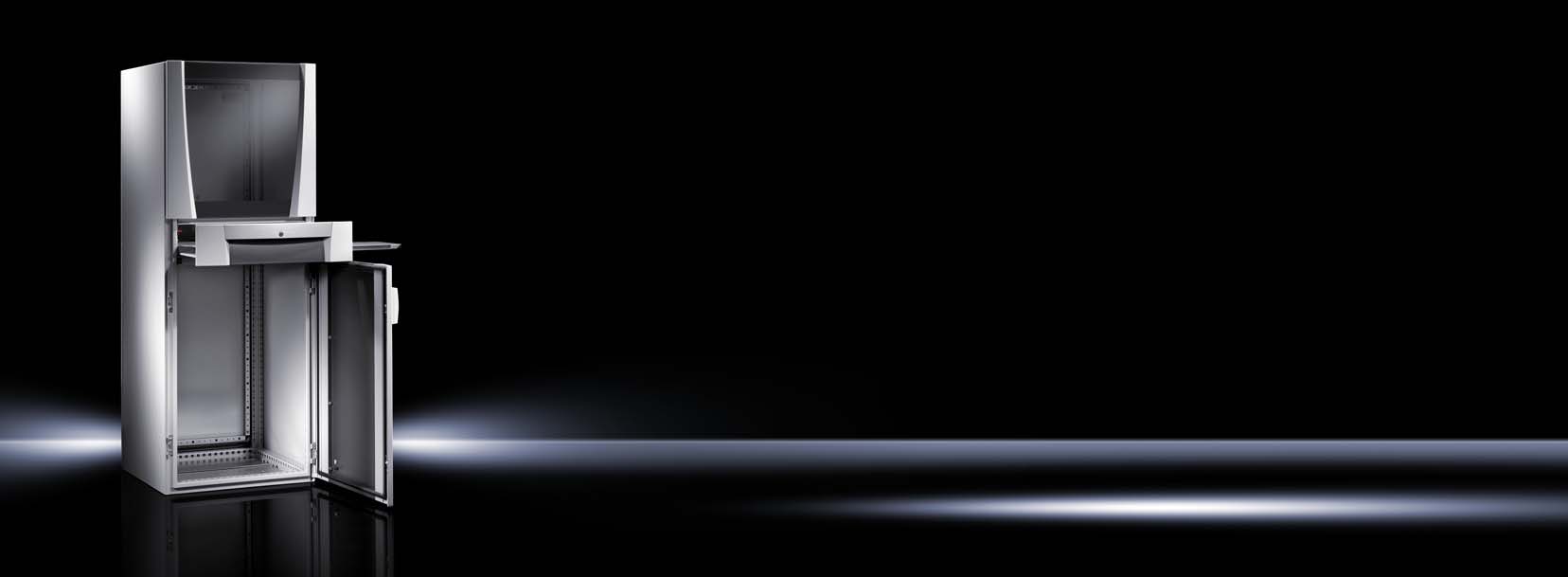

5、PC机柜系统

用于安全放置从显示器、到 PC直至键盘的所有 PC 组件。

最佳的操作舒适性和时尚的设计。

能使整套计算机系统完美地实现防潮、防尘、免受温度波动的影响,防止未经许可擅自操作等行为。

材料:

– 箱体、门、后门、 组装区、托板:钢板

– 手柄、装饰性护板:塑料

– 门护板:铝

– 检视窗用玻璃:单片钢化玻璃

表面:

– 箱体和门:浸涂底漆,外经粉末涂层 ,织纹

– 组装区,托板:经粉末涂层

颜色:

– 箱体、门、 装饰性护板、托板:RAL 7035

– 手柄:类似 RAL 9006

– 显示器窗口,门的中间部分:RAL 7015

防护等级 IP,符合 IEC 60 529标准:

– IP 55

防护等级 NEMA:

– NEMA 12

供货范围:

– 箱体,门,后门

注意特定产品供货范围。

认证:

– UL

– cUL

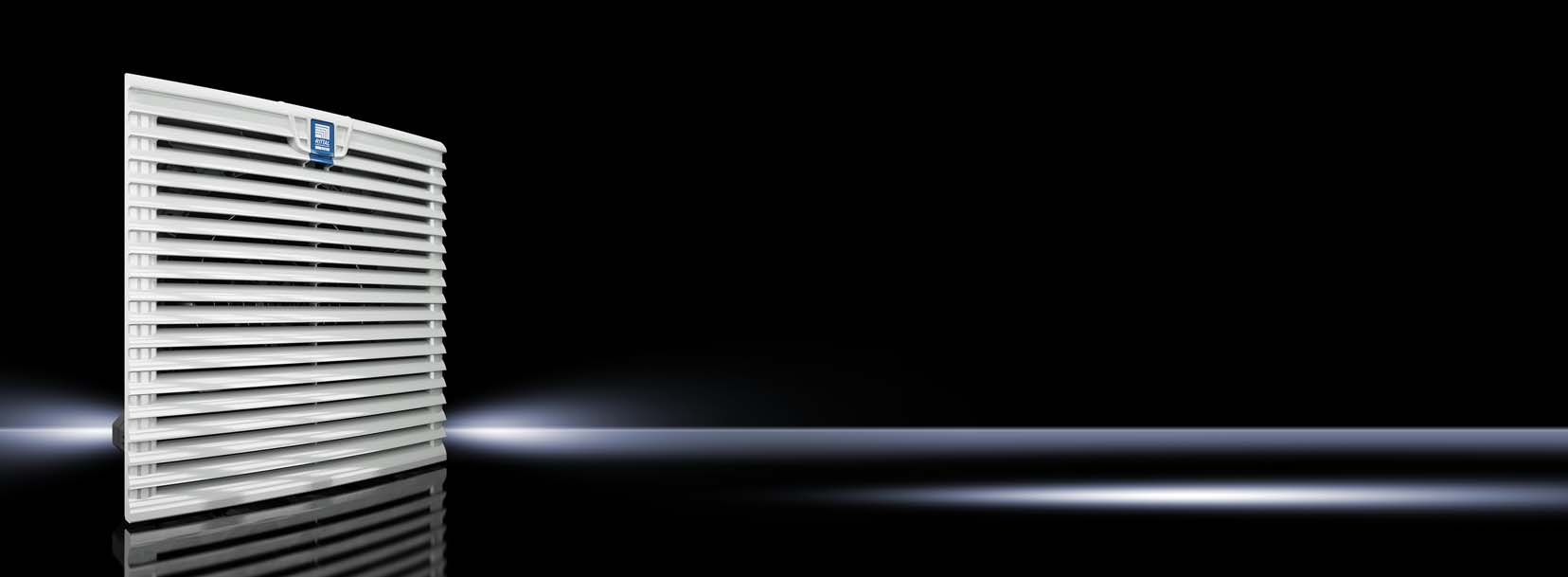

6、TopTherm 过滤器风扇

气流量:

20-700m3/h

颜色:

– RAL 7035

供货范围:

– 完整的安装单元,包含过滤垫

说明:

– 过滤器风扇3237.XXX 是被两根独立的电线连接,其他过滤器风扇则采用⽆螺纹弹簧端⼦。

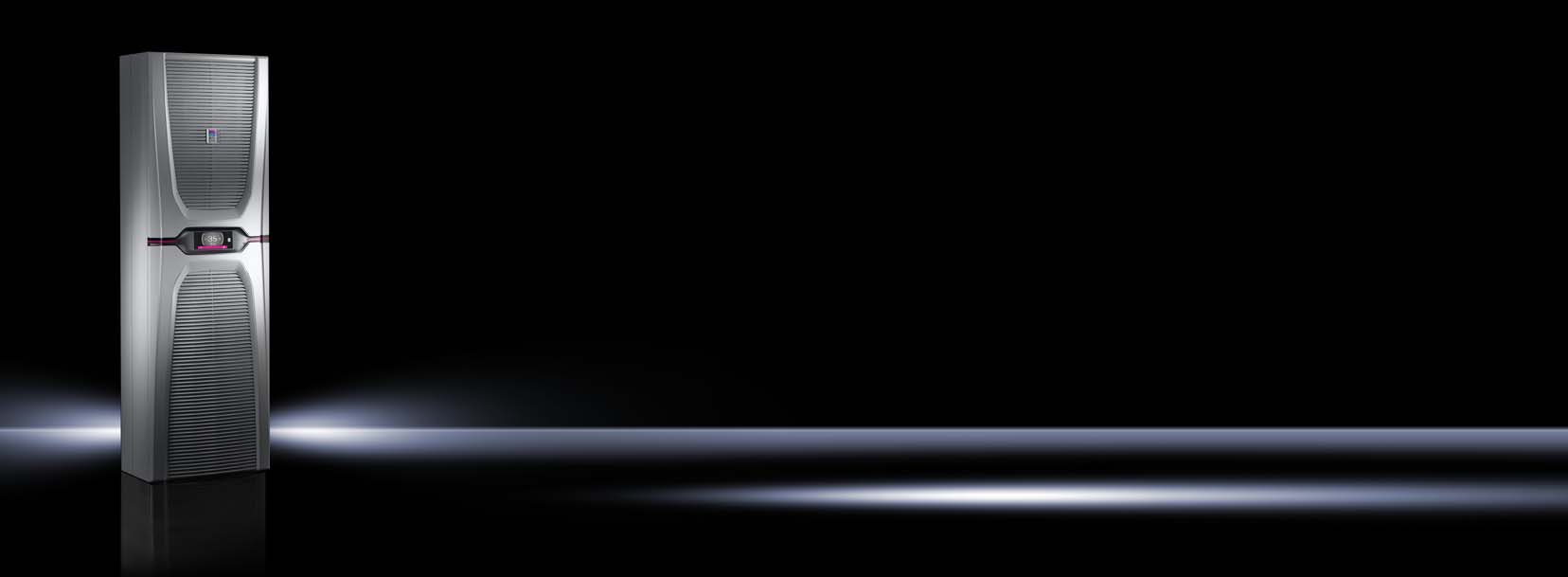

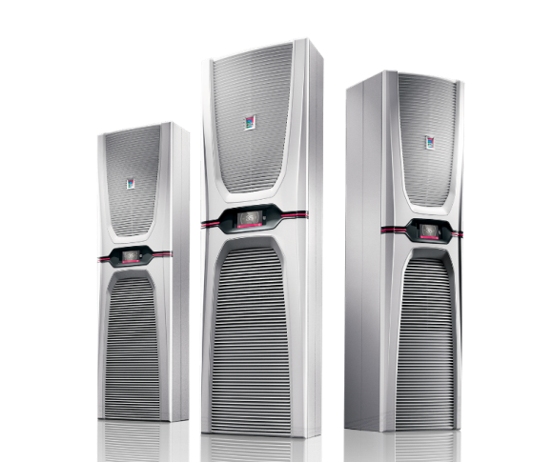

7、壁挂式冷却设备Blue e+

功率等级:

2000-6000W

优点:

– 通过转速控制组件及热管技术可节省多达 75% 的用电量

– 凭借其独特的多种电流适用能力可在世界各国使用

– 通过养护型冷却延长控制箱和冷却设备所有组件的使用寿命

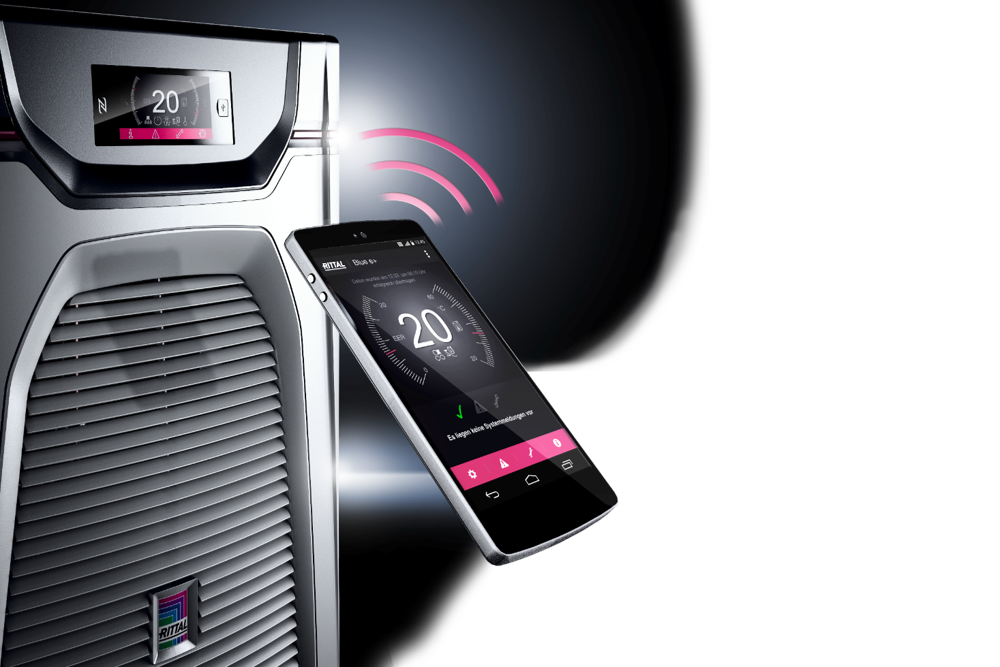

– 通过触屏和智能接口进行直观操作

温度调节器:

– e+ 控制器(出厂设置 +35°C)

材料:

– 钢板

颜色:

– RAL 7035

防护等级 IP,符合 IEC 60 529

标准:

– 内循环防护等级 IP 55

供货范围:

– 包括安装固定件

– 已接好线(可插接的接线板)

说明:

– 请遵守装配提示。





二、配电系统

1、母线系统


经检测的系统解决方案

◾ 紧装式结构可用于电流高达 125 A 的控制设备

◾ 与传统布线技术相比,具有更快速安装且节省空间的结构

◾ 全面防接触保护的母线系统

◾ 标准化的设备型号及符合规定的安装

◾ 符合 IEC 61 439 和 UL 508 的标准规定



紧凑且安全安装

◾ 需工具便可通过插入孔阵安装固定组件,自动接通电气触点

◾ 特制插销确保牢固固定组件。拆卸时候仅可通过螺丝刀松开插销。

◾ 与传统布线的电机控制设备相比,占用更小的空间



无需工具的安装更为简便

◾ RiLine Compact 底板宽度为225 和 405 mm

◾ 可直接啮合至 35 x 7.5 mm 和35 x 15 mm 的支承轨中

◾ 可快速且⽆需工具地插入组件

◾ 底板中预先安装的 45 mm 水平间隔模块确保在通用 4.5 mm 接点间隔中安全和快速地定位元件

安全连接适配器

◾ 无需螺栓便可连接,且连接适配器中的拉力弹簧⽆需维护

◾ 元件适配器满⾜ IEC 61 439 标准中关于有效导体布线的特殊要求

◾ 熔丝座内置的元件适配器宽度为22.5 mm,节省空间

◾ 元件适配器可选择配备固定式或调整式支承轨,确保配电设备和防护设备的安全结

安装功能模块时节省空间

◾ 电机控制器可用于电机和可逆起动器,功率高达 4 kW,具备电气过载保护功能

◾ 电⼦电源开关用于调节加热功率控制

◾ 混合技术打造更高的开关频率和更低的损耗功率

◾ 使用寿命长

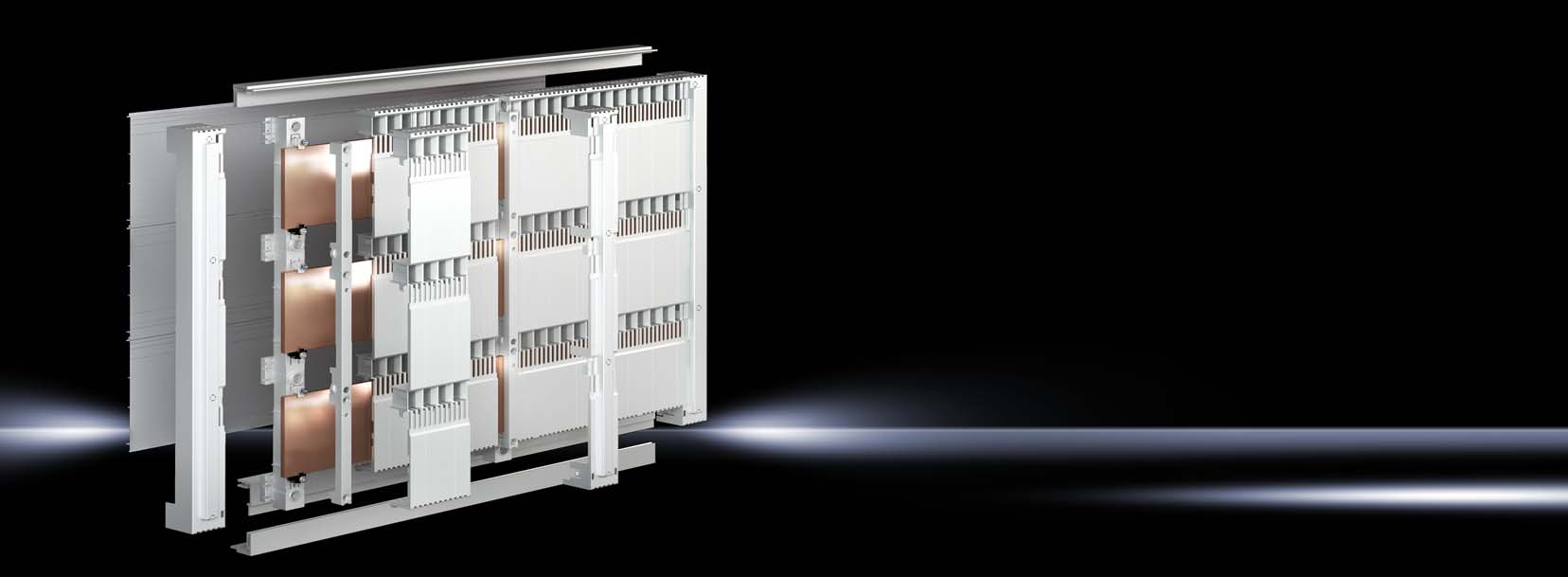

2、Ri4Power 185 mm 母线系统-安装无需钻孔

只需三步便可实现在控制柜中简便快速安装母线系统:

◾ 在 TS 机柜内定位系统机架和系统固定装置

◾ 固定母线结构

◾ 安装盖板系统

母线支架

用于母线尺寸 40 x 10至 120 x 10 mm

◾ 支架可与网栅隔板配合保证元件实现正面安装

◾ 额定短时耐受电流 Icw 至 50 kA

◾ 母线额定电流最大 2100 A

◾ 通过在 TS/SE 控制柜系统中安装系统附件实现钻孔安装

盖板

◾ 防接触保护至 IP 2XB (手指防护)

◾ 内置的母线屏蔽装置用于防止电弧

◾ 通过中心定位装置安全定位结构组件

◾ 可通过新型接触技术在盖板正面安装组件

◾ 无需拆卸盖板即可快速加装组件

底部槽型件

◾ 用于母线安装后的防接触保护

◾ 与盖板连接形成最佳四周接触防护

预设定,适配于宽度为 600 mm 至1200 mm 的 TS 控制柜
